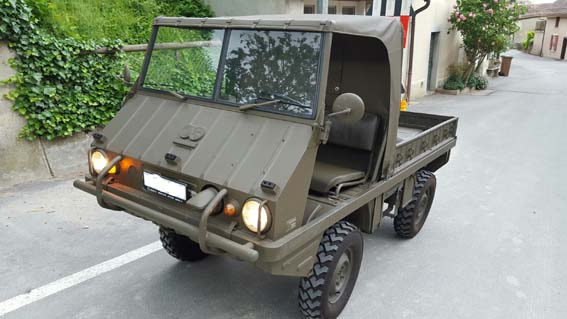

Haflinger stock pièces

CES PIECES SONT EN STOCK

NOMBREUSES REFERENCES DISPONIBLES, SCHEMAS
PIECES,

 VEUILLEZ SVP CONSULTER LA
RUBRIQUE « MAGASIN«

LES PRIX SONT EN CHF

GR 1.00 GROUPES DE RECHANGE ET ENSEMBLES
COMPLEMENTAIRES

700.1.47.040.9/95 Groupe direction de rechange 900.00

GR 1.01 CARTER MOTEUR, CYLINDRE, CULASSE

900.4217 Joint cuivré bouchon vidange 6.00 GR  1.01
501.1.0410 Joint couvercle culasse 12.00

501.1.01.090.1 Joint 15.00 GR  1.01
501.1.0708 Bouchon de vidange 10.00
700.2.01.084.0 Jeu de joints moteur 165.00

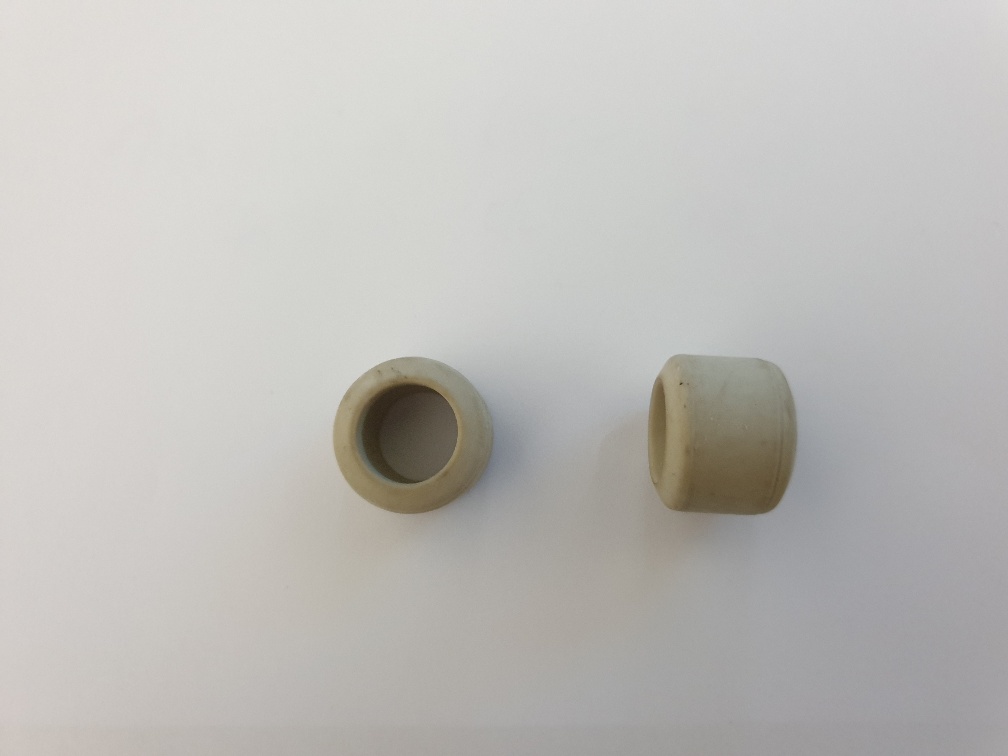

501.2.04.016.1 Joint 6.00

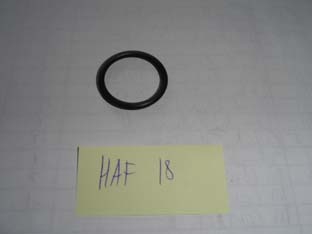

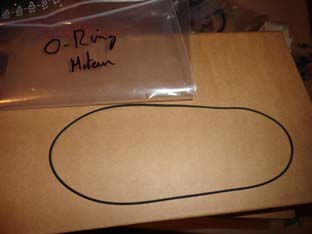

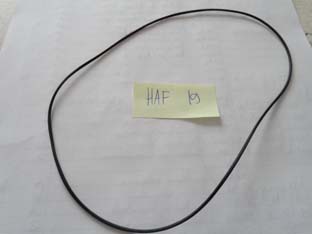

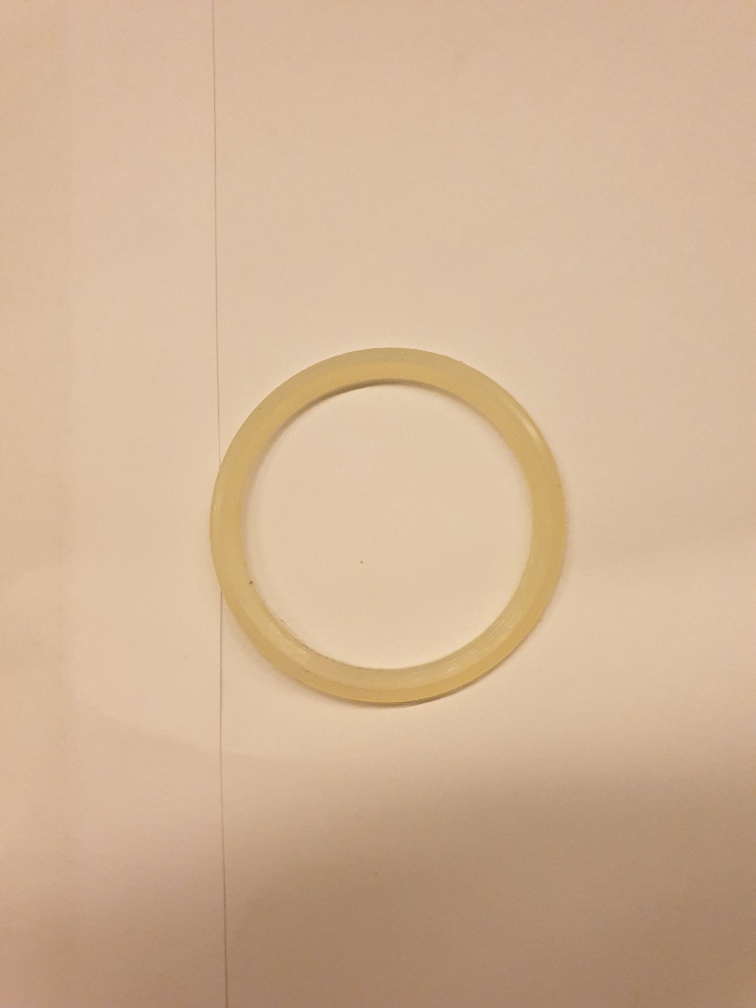

O-ring moteur 0.00
900.4217 Joint bouchon vidange d’huile 6.00
700.1.01.057.2 Tube jauge d’huile 20.00

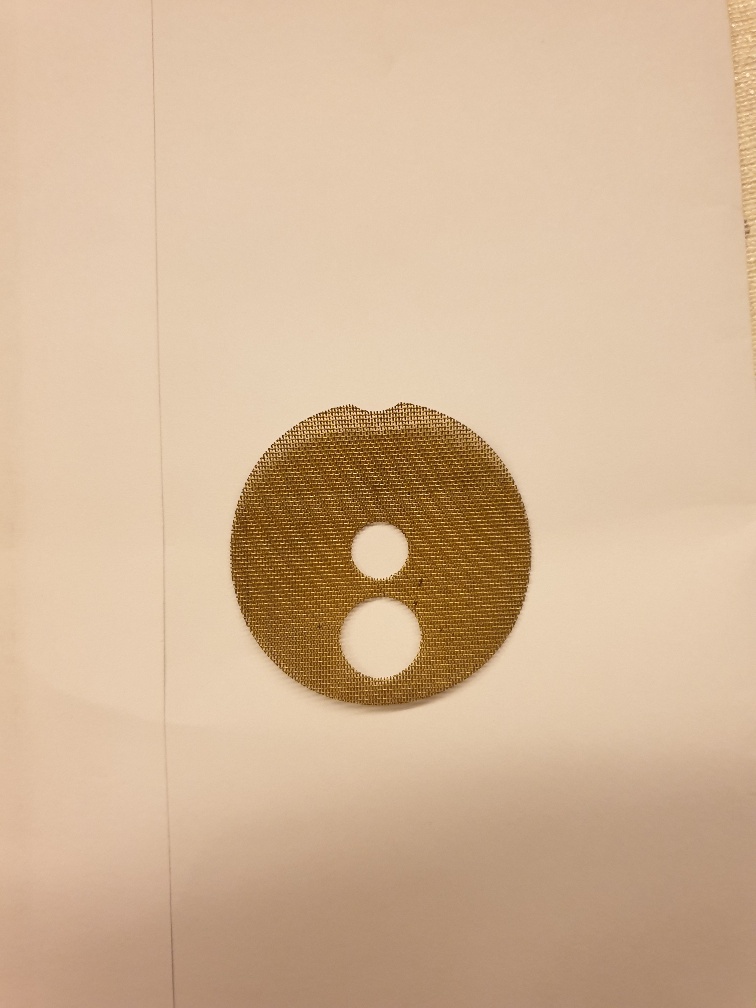

501.1.01.091.2 Couvercle avec tamis huile 55.00

GR 1.05 VILEBREQUIN, BIELLE, PISTON

501.1.03.006.0 Coussinet de tête de bielle
compl. 44/45o
75.00 GR  1.05
501.2.03.006.0 Coussinet de tête de bielle
compl.49/44,75o
75.00 GR  1.05
501.3.03.006.0 Coussinet de tête de bielle
compl. 49/44,5o
75.00 GR  1.05
501.1.0208 Douille d’écartement 10.50 GR  1.05
501.1.0211 Douille pr palier de vilebrequin 37.00 GR  1.05
700.2.03.008.1 Segment racleur d’huile,set 76.00 GR  1.05
501.1.0303 Douille pour bielle 15.00 GR  1.05
501.3.03.016.0 Bielle 175.00 GR  1.05
501.1.02.042.1 Coussinet sans graissage
arbr.embrayage
11.00 GR  1.05
700.3.03.011.0 Piston avec segments  ELCO
79.96
0.00

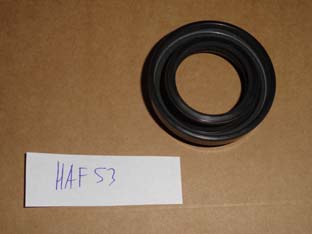

A Simmering pour poulie de
vilebrequin
0.00

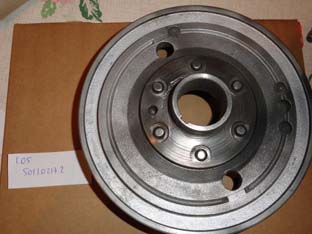

501.1.0217.2 Poulie moteur occasion 0.00

GR 1.10 ARBRE A CAMES, SOUPAPES

501.1.0504 Palier d’arbre à cames 22.50

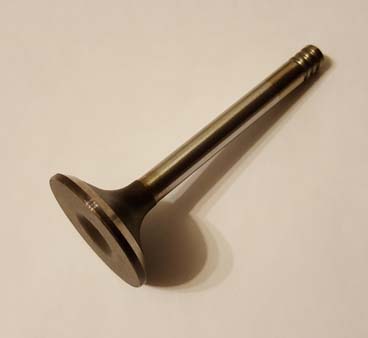

501.1.05.080.1 Soupape d’admission admission 55.00

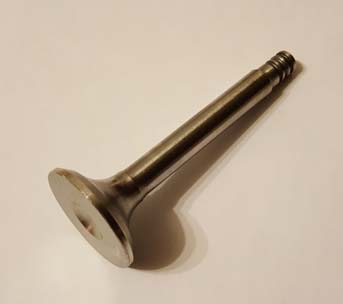

501.1.05.081.1 Soupape d’admission refoulement 55.00

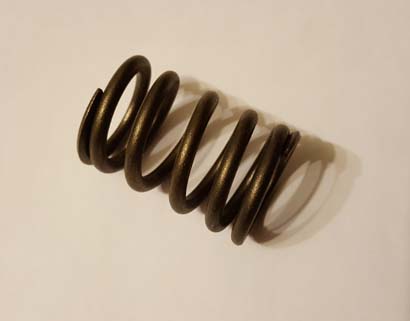

501.1.0573 Ressort de soupape 30.00

501.1.0572 Rondelle d’appui 9.99
501.1.05.083.1 Demi-pièce acier 1.80

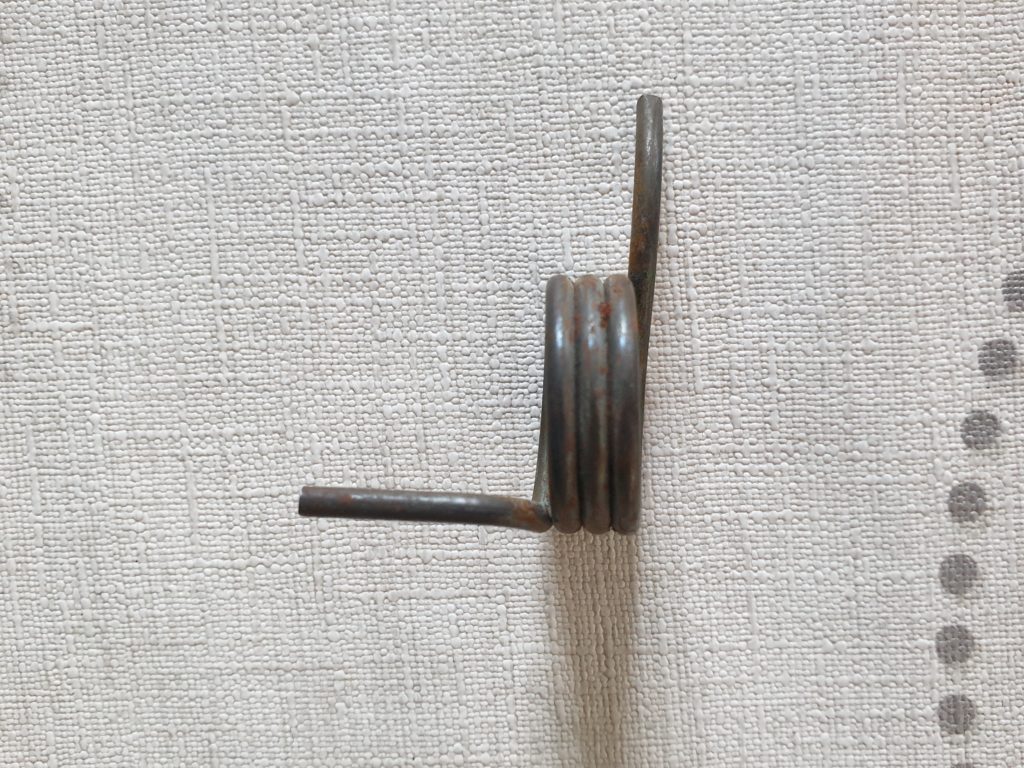

501.1.0534 Ressort d’entretoisement levier
coudé
7.00

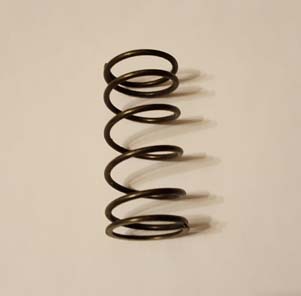

501.1.0533 Ressort d’entretoisement
culbuteur et levier coudé
7.00

GR 1.15 REMPLISSAGE D’HUILE, POMPE A HUILE,
FILTRE A HUILE, REFRIGERANT A HUILE

501.1.07.058.0

GR 1.15

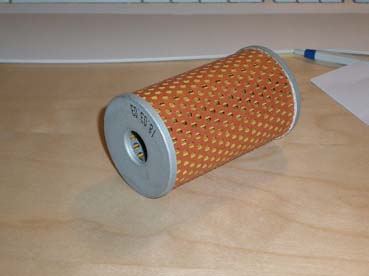

Filtre à huile 22.00
700.1.01.054.2 Pièce de rechange pour jauge
d’huile
28.00 GR  1.15
501.1.07.096.1 Pompe à huile 175.50 GR  1.15
501.4.07.041.2 Carter d’huile 336.00

700.1.01.023.1 Tuyau caoutchouc 20.00 GR  1.15

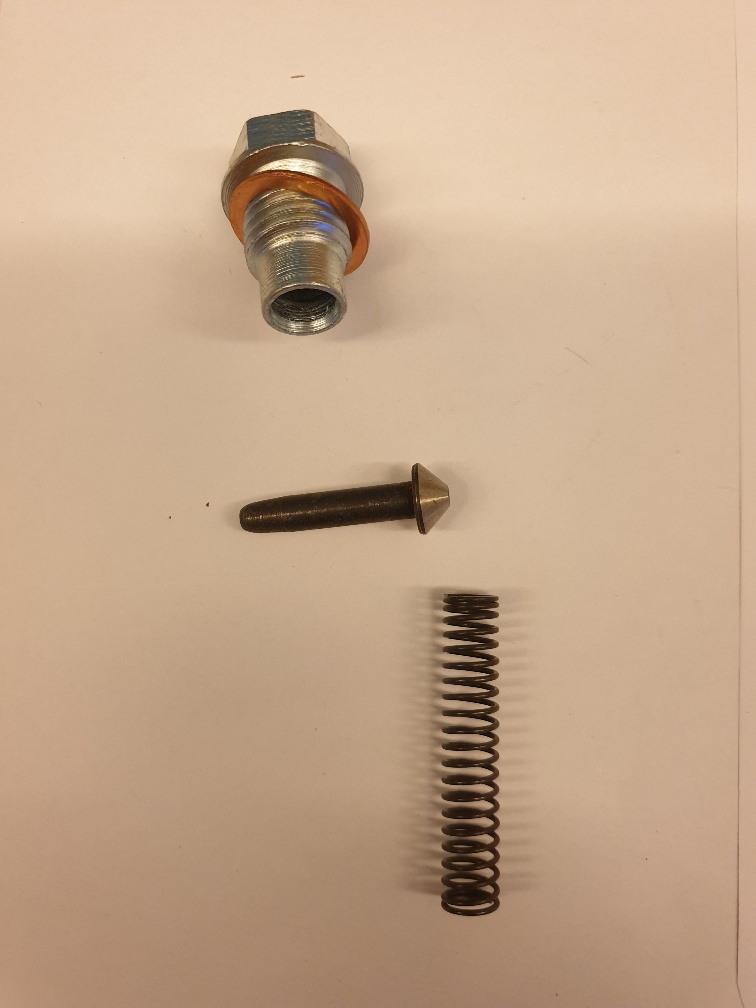

501.2.01.042.2 Soupape pour bouchon tube
remplissage d’huile
0.00

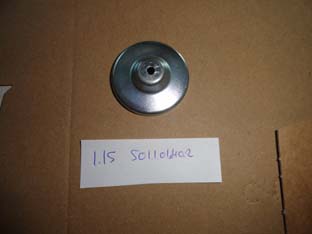

501.1.01.040.2 Couvercle de protection 0.00

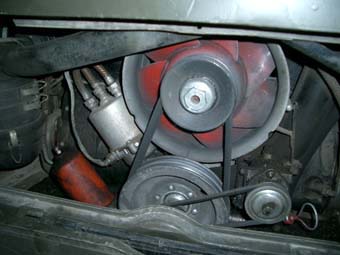

GR  1.20 VENTILATEUR

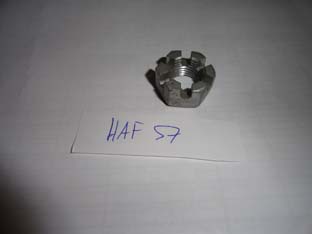

700.1.06.003.1 Ecrou de serrage 36.00 GR  1.20
501.1.0608 Rondelle réglage 3.60
501.2.06.005.2 Poulie 55.00
501.1.0607.2 Poulie 18.00 GR  1.20
Courroie 16.00 GR  1.20

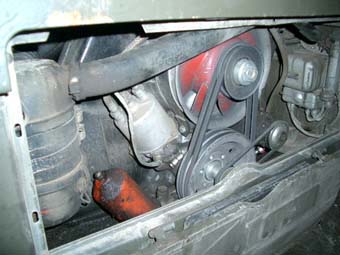

A Courroie principale 16.00
B Courroie pour régulateur 0.00
700.1.06.110.2 Turbine de refroidissement 158.00
501.1.0663 Joint pour carter de turbine 0.00

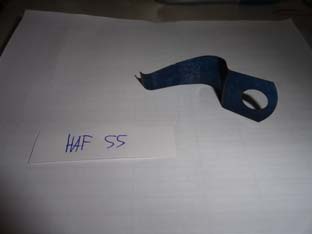

A Crochet pour tôle de
refroidissement
0.00

GR 1.25 TOLES DE PROTECTION DU MOTEUR

GR 1.30 REGULATEUR AVEC COMMANDE

900.4408/09 Courroie 35.00 GR  1.30
700.1.14.012.1 Joint couvercle 6.00 GR  1.30
700.3.14.013.0 Régulateur 150.00
B Simmer pour régulateur 0.00
700.1.14.024.1 Carter pour axe de régulateur 35.00

GR 1.37 FILTRE A AIR, TUBULURE D’ADMISSION

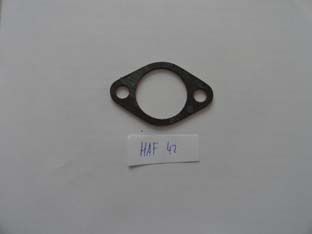

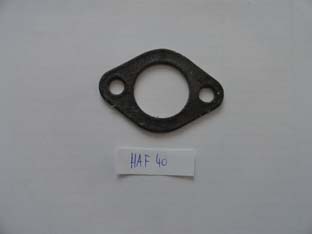

502.1.08.006.1 Joint vers raccord carburateur 12.00 GR  1.37
502.1.08.007.1 Joint 5.00 GR  1.37
501.1.0827 Joint 6.00 GR  1.37
504.1.08.010.1 Manchon coll. admission 36.00 GR  1.37
700.1.08.082.0 Filtre air bain d’huile 160.00 GR  1.37
501.1.0883.2 Filtre à air 22.00 GR  1.37
700.2.08.099.2 Collecteur d’admission 520.00

GR 1.41 CARBURATEUR

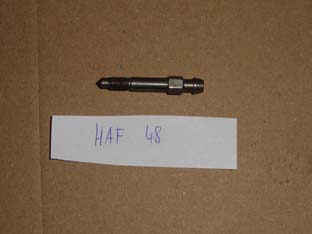

504.1.08.440.0 Pointeau carburateur 42.00
700.1.08.250.0 Carburateur révisé 500.00
504.1.08.415.2 Axe de papillon 22.00
504.1.08.441.1 Tige pour ralenti accéléré 0.00
504.1.08.447.2 Flotteur 165.00

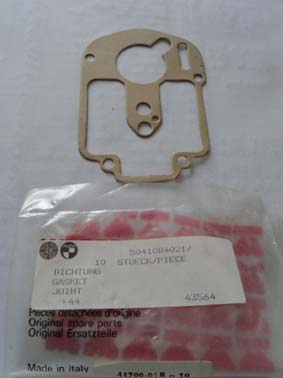

504.1.08.402.1 Joint carburateur 0.00
501.1.08.449.1 Filtre à carburant 0.00

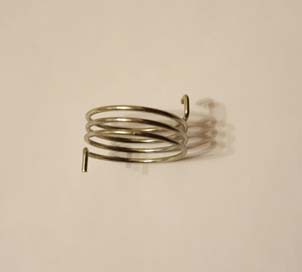

504.1.08.420.1 Ressort de rappel pour axe de
papillon
15.00

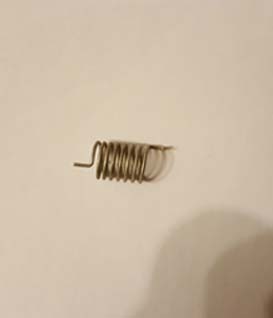

504.1.08.451.1 Ressort de rappel pour clapet de
démarrage
10.00
504.1.08.406.2 Piston de pompe 15.00

GR 1.46 POMPE D’ALIMENTATION ET FILTRE A
CARBURANT

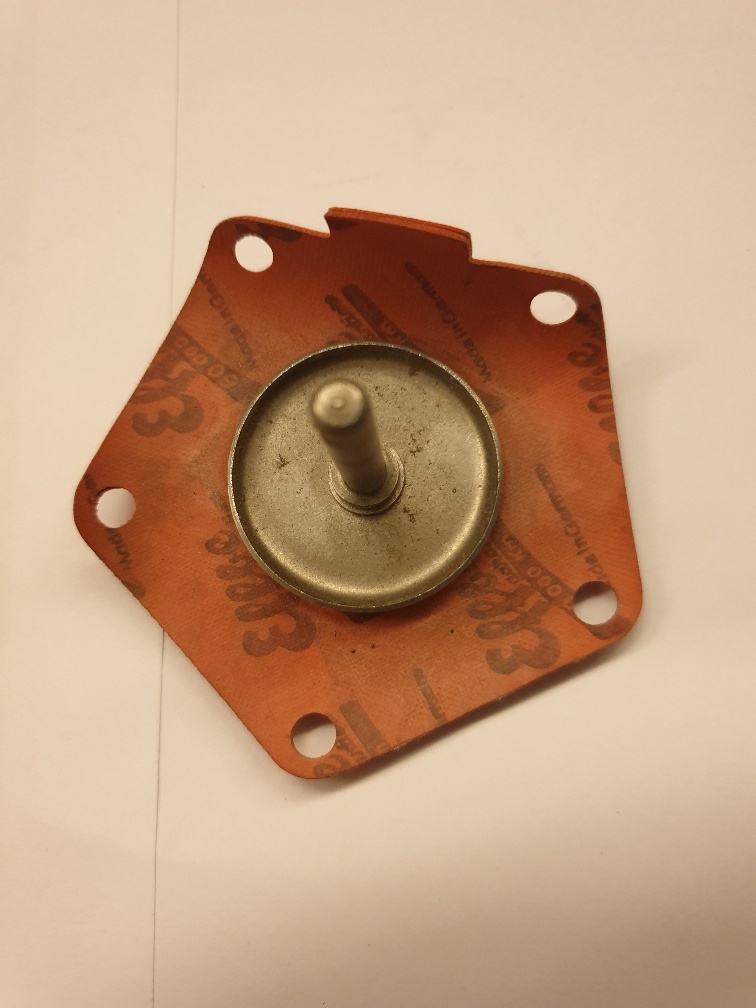

700.1.08.510.0 Pompe à carburant 175.00
700.1.08.510.0 Pompe à carburant avec bride 175.00 GR  1.46
504.1.08.019.0 Pompe à essence mécanique 198.00
Garnitur Nachrüstsatz El.
Benzinpumpe
0.00

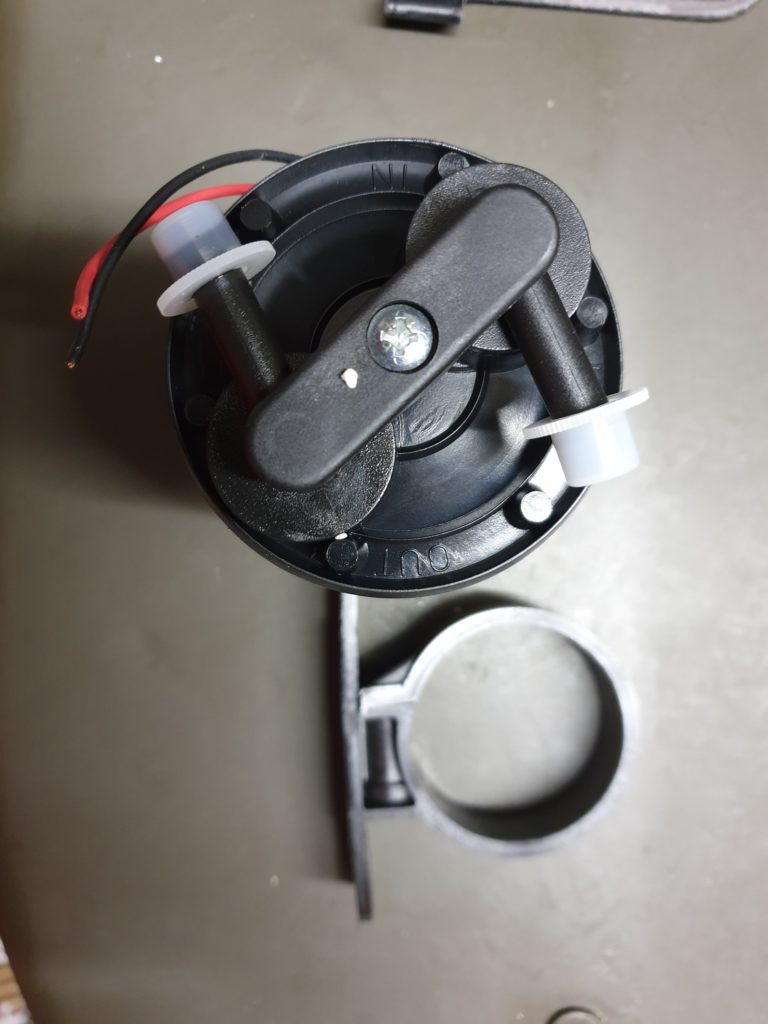

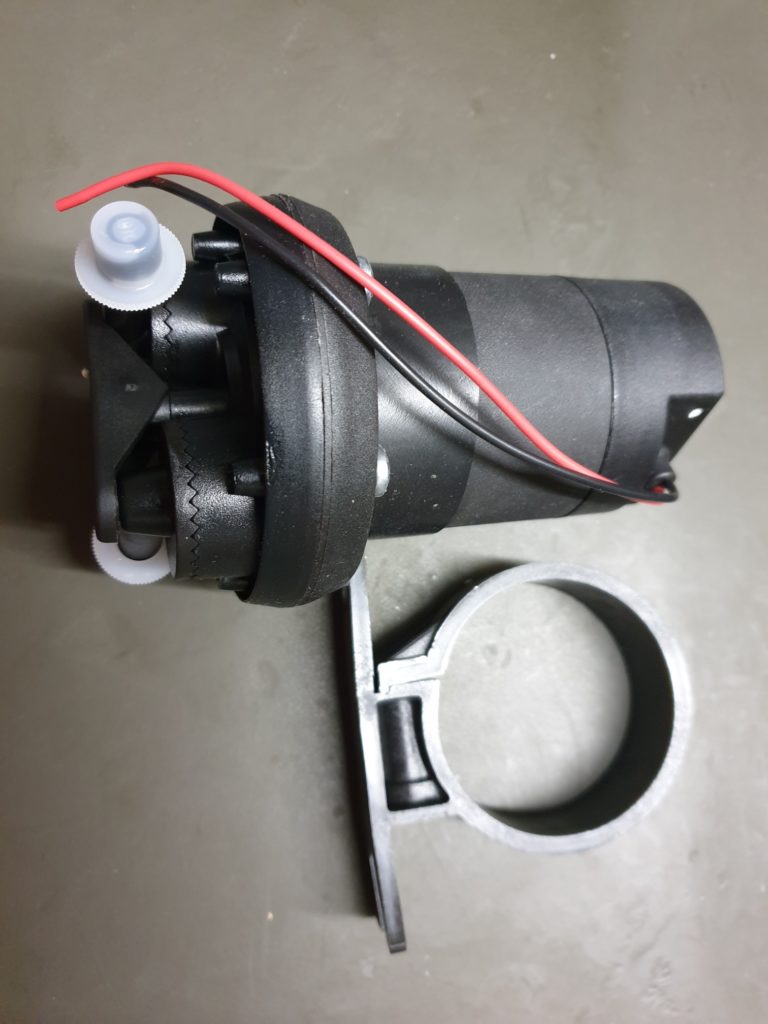

700.1.08.510.0 Pompe à essence électrique

Hardi Mod E57 DBGM 24V

175.00

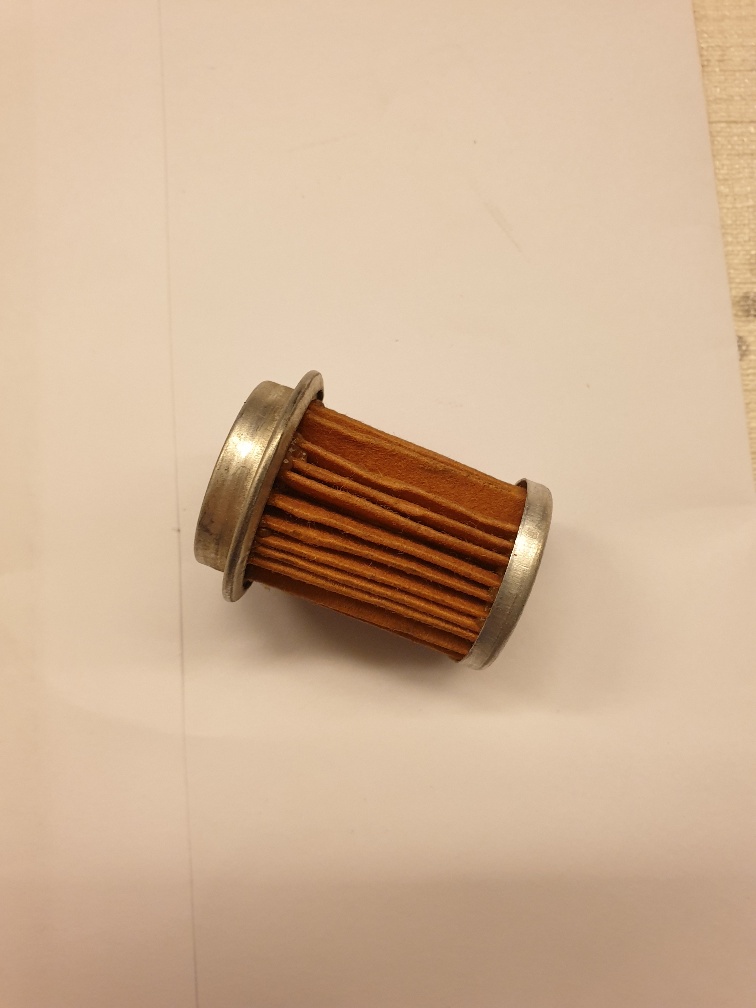

712.2.08.107.0 Filtre à carburant 15.00

GR 1.51 RESERVOIR A CARBURANT ET CONDUITES

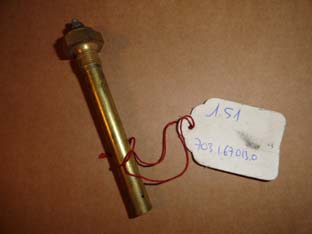

703.1.67.013.0 Avertisseur réservoir carburant

VDO 22.010.25/2/8

320.00

900.0701 Fusible 6.00 GR  1.51

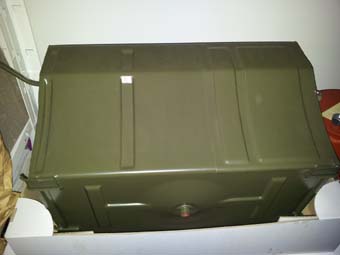

700.1.67.200.2 Réservoir essence Série I 0.00

700.1.67.011.0 Bouchon de remplissage 47.00
A Conduite pour carburant 0.00
700.1.67.804.2/95 Bande serrage réservoir essence 25.00

GR 1.55 POT ET TUYAU D’ECHAPPEMENT

501.1.1209 Joint échappement 11.00 GR  1.55
501.1.0827 Joint échappement 11.00 GR  1.55
700.3.12.101.2 Silencieux pour échappement 420.00
700.1.12.039.2 Collecteur d’échappement 330.00
A Culbuteur d’échappement 0.00

GR 1.56 POT ET TUYAU D’ECHAPPEMENT, EXECUTION
POUR CHAUFFAGE/ECHAPPEMENT

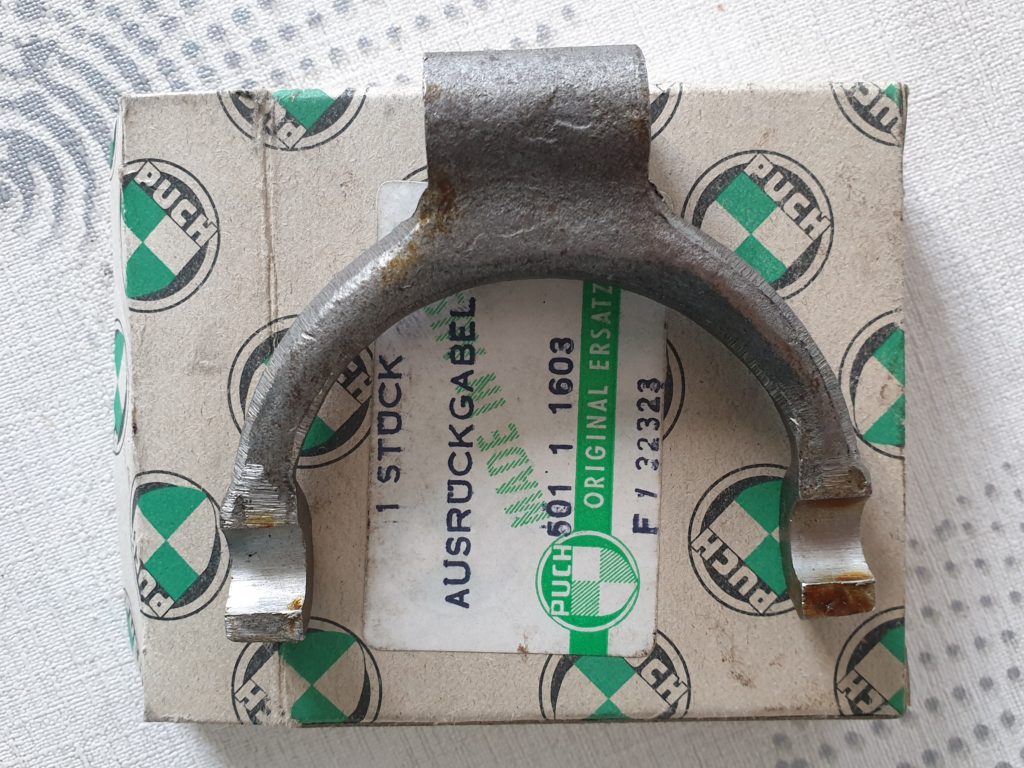

GR 1.61 EMBRAYAGE

700.2.16.001.0

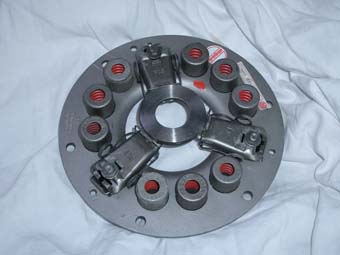

Plateau de pression d’embrayage

225.00
700.1.16.303.0 Butée d’embrayage 105.00
700.2.16.002.2 Disque d’embrayage 180.00

GR 1.75 CONDUIT D’AIR DE CHAUFFAGE DEPUIS
ECHAPPEMENT

GR 2.02 CARTER TRANSMISSION

700.1.21.061.2 Jauge d’huile carter 33.40

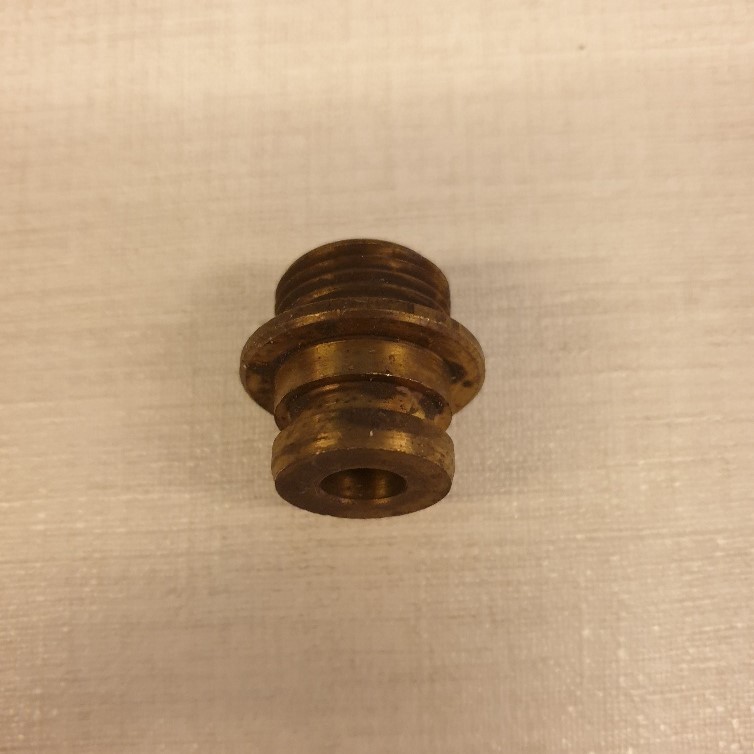

GR 2.06 CARTER DE VITESSE RAMPANTE ET FLASQUE
INTERMEDIAIRE

700.1.41.190.1 Flasque pression palier 25.00 GR  2.06
700.1.21.082.1 Flasque soutien 6.00 GR  2.06
700.1.21.085.1 Tôle sûreté 15.00 GR  2.06
900.1983 Bouchon fileté 15.00 GR  2.06
700.1.21.086.1 Joint de carter vitesse rampante 20.00 GR  2.06
700.1.21.043.2 Raccord à vis 15.00 GR  2.06

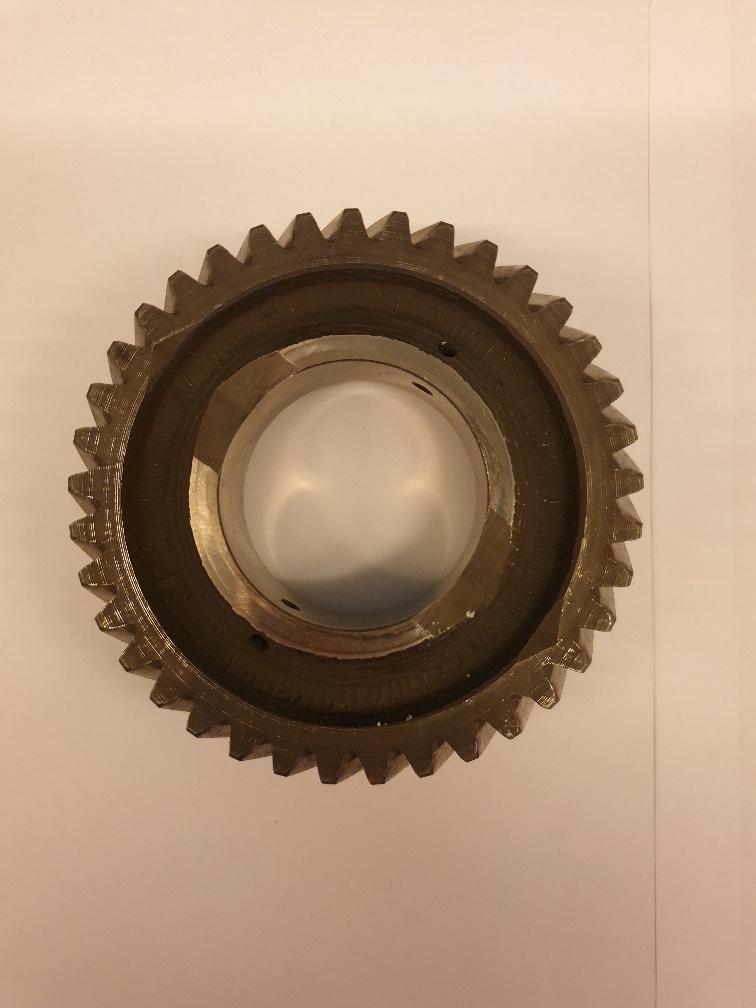

GR 2.10 ENGRENAGE DE L’ARBRE INTERMEDIAIRE ET
ARBRES INTERMEDIAIRES

700.1.22.110.1 Tambour synchronisation 1ère et
2ème vitesse
54.00 GR  2.10
700.1.22.131.1 Rondelle 27/16,5/0,3 0.00
700.1.22.116.1 Synchronring 45.00
700.1.22.387.0 Palier à bille radial oblique
complet
128.00

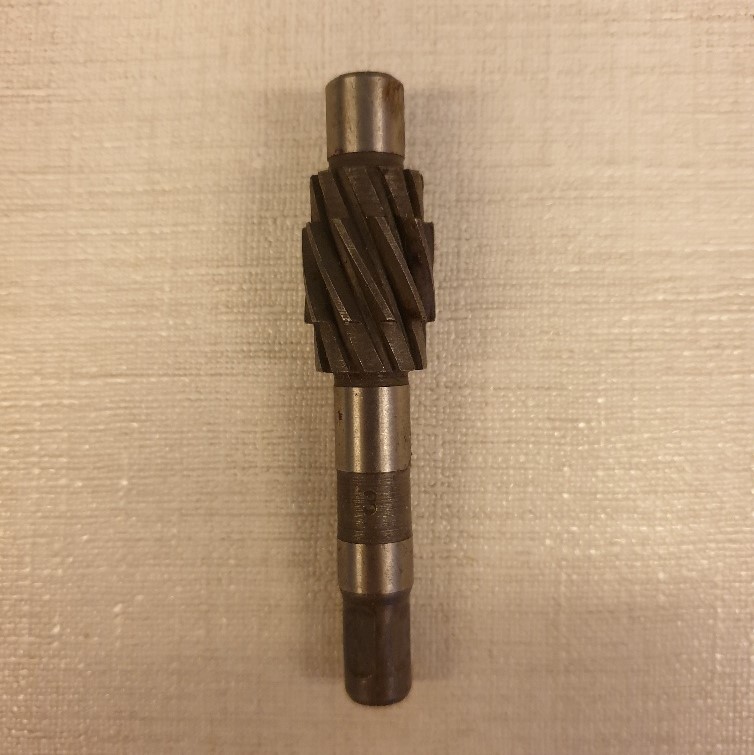

GR 2.14 ENGRENAGE POUR VITESSE RAMPANTE

GR 2.21 DISPOSITIF DE COMMANDE DE LA BOITE DE
VITESSE

700.2.24.177.1 Soufflet d’étanchéité 46.00
A Moyeu de synchronisation 0.00
B Synchromèche / divers types 0.00
700.1.24.141.1 Fourchette de commande pour marche
arrière
0.00
C Fourchette de commande pour
1ère/2ème
0.00
700.1.24.287.1 Doigt de changement de vitesses 0.00
D Cliquet de commande de vitesse 0.00

GR 2.25 ENGRENAGE DIFFERENTIEL, AVANT ET
ARRIERE

GR 3.01 ESSIEU AVANT – ARRIERE

501.1.3425 Manchon de joint 48.00 GR  3.01
700.1.34.336.9 Jeu de réparation pr manchon de
joint
90.00 GR  3.01
900.3796 O-Ring 9.00

GR 3.05 CARTER D’ESSIEU AVANT ET CARTER
INTERMEDIAIRE

GR 3.11 TUBE-SUPPORT AVEC ARBRE PRIMAIRE

A Simmering pour arbre primaire 0.00
B Câle calibrée 0.00

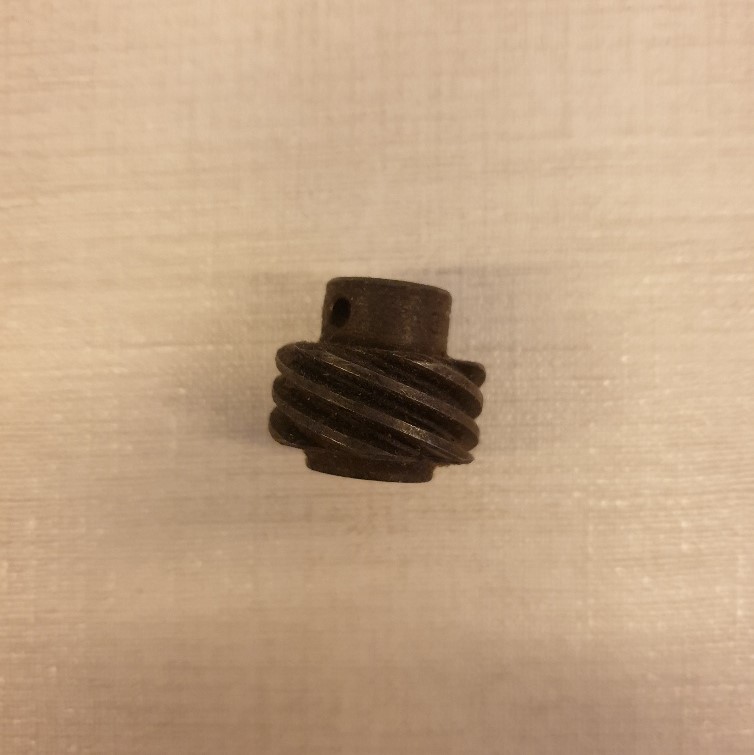

GR 3.15 COMMANDE DU TACHYMETRE

700.1.86.002.2 Arbre du tachymètre 135.00 GR  3.15
700.1.86.003.2 Noyau de l’arbre du tachymètre 54.00 GR  3.15

GR 3.21 TOLE A GLISSER ET GRILLE PROTECTRICE

700.2.31.120.2/95 Grille protectrice 425.00 GR  3.21
700.1.31.058.2 Silentbloc pour tôle de blindage 14.00

GR 4.01 PORTEUR ET RESSORTS AVANT ET ARRIERE

GR 4.05 AMORTISSEURS, BANDES DE GARDES, JAMBES
DE FORCE  AVANT ET ARRIERE

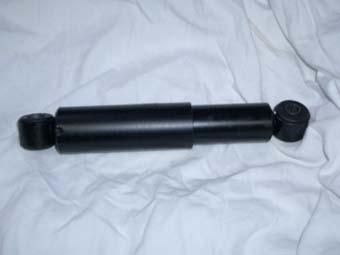

700.1.54.011.2 Amortisseur 75.00

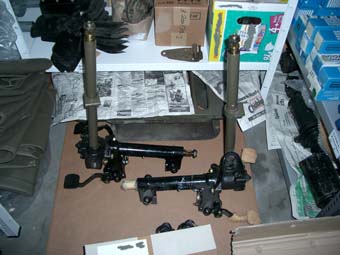

GR 5.01 DIRECTION

GR 5.02 PIECES SEPAREES POUR LA DIRECTION

GR 5.05 TIMONERIE DE DIRECTION

700.2.43.029.2/95 Rotule gauche 80.00
700.2.43.028.2/95 Rotule droite 80.00 GR  5.05
700.1.43.043.2 Appui plastic pour renvoi de
direction
6.00
700.2.43.046.0/95 Bielle de direction complète 200.00 GR  5.05

GR 6.01 MOYEU DE ROUE AVANT

GR 6.05 MOYEU DE ROUE ARRIERE

700.1.34.266.1 Joint moyeu de roue arrière 4.00

GR 7.01 FREIN DE ROUES AVANT, JANTES ET PNEUS

700.2.34.314.2 Garniture de freins avant 4
pièces
110.00 GR  7.01

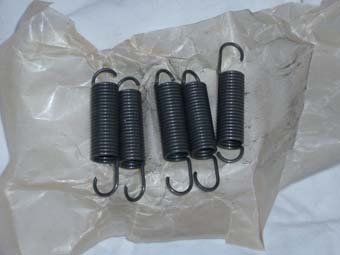

700.1.34.211.1 Ressort de traction 9.00 GR  7.01
700.1.34.098.1 Ressort de tension 8.00 GR  7.01
700.1.34.172.1 Tambour de frein 0.00
901.0810 Chambre à air 0.00

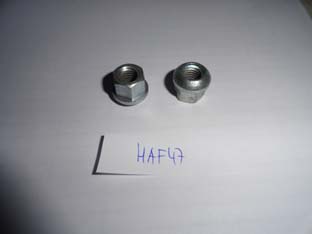

501.1.4208 Ecrou de roue 7.00

GR 7.06 FREIN DE ROUES ARRIERES

700.1.35.086.1 Ressort redresseur gauche 30.00 GR  7.06
700.1.35.085.1 Ressort redresseur droite 30.00 GR  7.06
700.1.35.079.1 Ressort redresseur droite 6.00 GR  7.06
700.1.35.078.1 Ressort redresseur gauche 6.00 GR  7.06
700.1.34.211.1 Ressort pour mâchoire de frein 9.00
700.2.34.098.1 Ressort pour mâchoire de frein 8.00
700.2.34.329.2 Mâchoires de frein arrière 4 pc 180.00
700.1.35.091.2 Levier de frein 25.00

GR 7.10 CYLINDRE DE FREIN

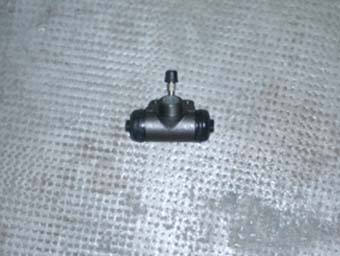

501.1.3607.0

GR 7.10

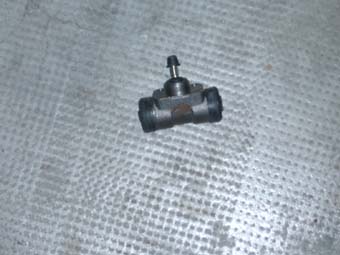

Cylindre de frein

ATE
03.3215-0201.3

95.00
700.1.36.013.0

GR 7.10

Cylindre de frein

ATE
03.3222-3201.3

95.00

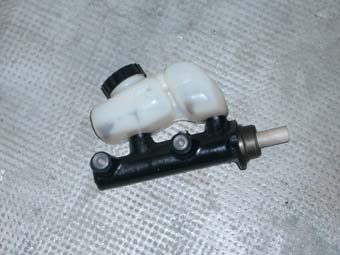

700.1.36.011.0 Maître-cylindre frein 2 circuits 285.00
A Jeu de révision pour cylindre
principalATE 03.0370-0119.2
0.00

X Soufflet d’étanchéité 46.00

501.1.36.320.1 Coiffe de protection 0.00
Tuyau pour maître cylindre 0.00
No 9 Pièce maître-cylindre 0.00
ATE 03.0470-2222.2 Jeu révision cylindre de roue 0.00
700.1.36.310.1 Coiffe de protection 0.00

GR 7.15 TUYAUTERIE DE FREIN

A Pièce pour mécanisme de frein 0.00
B Conduite de frein / divers types 0.00
C Flexibles de frein / divers types 25.00
700.1.36.005.2 Flexible 22,5cm

3.5104-0200.3

25.00
220.51.0 FAG Flexible 24,5cm 25.00
700.1.36.004.2 Flexible frein avant

3.5204-0400.3

25.00
700.1.36.024.2 Flexible de frein arrière gauche 25.00
700.1.36.020.2 Flexible de frein avant droite 25.00
700.1.36.019.2 Flexible de frein avant gauche 25.00
501.1.3626.2 Flexible frein arrière 39.00
3.5040 SAE J 1401 Tuyau 25.00
504.2.36.004.0 Réservoir liquide de frein 68.00

GR 8.01 FREIN AU PIED

501.1.2622 Ressort traction levier de frein 12.00

GR 8.05 FREIN A MAIN

700.1.35.104.2 Tirette câble de frein Série II

2550m

156.00
700.1.35.063.1 Ressort de pression 4.00

GR 8.10 COMMANDE DE L’EMBRAYAGE

501.1.2622 Ressort de traction du levier de
pédale d’embrayage
2.50
700.1.26.022.2 Câble d’embrayage 92.00

700.1.26.023.1 Soufflet pour câble de commande 5.00

GR 8.15 TIRETTE DE GAZ ET DE STARTER

700.2.27.037.0 Starter complet avec câble 55.00
700.1.27.018.1 Ressort de rappel 6.50 GR  8.15
700.1.27.037.2 Tirette pour commande de gaz à
main
65.00
700.2.27.020.0 Tirette complète pour commande de
gaz à main
53.00

GR 8.21 TIMONERIE DE COMMANDE POUR DISPOSITIF
DE COMMANDE DE LA BOITE A VITESSE

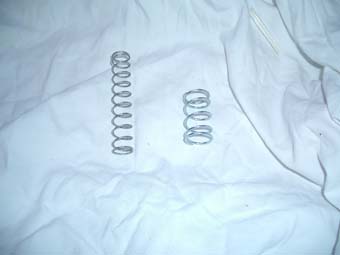

700.1.24.298.1 Ressort de pression 24o, 45 long 4.00

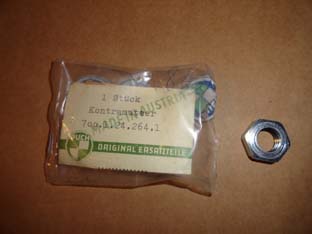

700.1.24.264.1 Ecrou 5.00

700.1.24.186.1 Soufflet pour levier de vitesse 48.00

700.1.24.299.2 Boule pour levier de vitesses 15.00

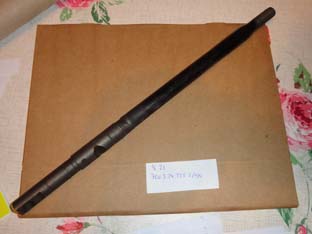

700.3.24.225.2/95 Levier changement vitesse 120.00

GR 8.25 TIMONERIE DE COMMANDE DU VERROUILLAGE
DU DIFFERENTIEL AVANT

700.2.28.055.1 Caoutchouc verrouillage poignée
commande différentiel
27.00 GR  8.25

GR 8.31 TIMONERIE DE COMMANDE DU VERROUILLAGE
DU DIFFFERENTIEL ARRIERE

700.1.32.085.1 Coupelle 20.00 GR  8.31

GR 8.35 TIMONERIE DE COMMANDE POUR TRACTION
AVANT

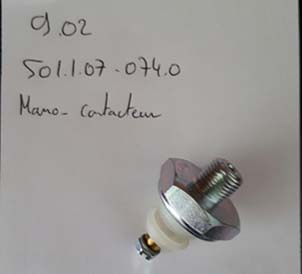

GR 9.02 ELECTRICITE MOTEUR, BATTERIE

Bosch 0 240 245 006 Bougie blindée 95.00
700.2.85.102.0 Relais p.dispositif de démarrage 137.00 GR  9.02
501.1.09.343.1 Balai de charbon 45.00 GR  9.02
700.1.85.103.0 Dispositif antiparasite 75.00 GR  9.02
700.1.09.004.0 Conjoncteur-disjoncteur 0.00
700.1.09.020.0 Bobine allumage BOSCH 12V 0.00
A

700.1.09.402.0

Tête pour allumage 350.00
B Câble d’allumage 0.00
C Câble d’allumage 0.00
700.1.09.404.2 Jeu de rupteurs d’allumage 26.00
501.1.09.475.1 Rotor d’allumage 30.00
D O-ring pour distributeur
d’allumage
0.00
501.1.0909 Protection pour bougies
d’allumage
7.00
E Câbles blindés / divers types 0.00
501.1.09.340.0 Induit révisé pour dynastar, en
échange
0.00
Condensateur 0.00
700.2.85.053.0 Pièce serrage complet batterie 15.00
501.1.07.074.0 Mano-contacteur 45.00

GR 9.41 TACHYMETRE, FUSIBLES, INTERRUPTEURS ET
FEU TEMOIN

700.4.86.013.0 Interrupteur allumage complet 85.00
700.1.85.076.0 Disjoncteur 40.00 GR  9.41
700.1.85.077.0 Boîte à fiche 15.00
700.3.86.804.1 Clé de contact 33.00
700.1.71.221.1 Plaque fixation 0.00
700.1.71.220.2/95 Cadre fixation 0.00
501.1.8587 Lampe 6.00
501.1.8610.0 Commutateur à tirette complet
essuie-glace
25.00
700.2.85.009.0 Feu tension complet 25.00
700.1.85.084.0 Feu témoin complet 25.00
501.1.85.116.0 Feu témoin indicateur carburant 25.00
700.1.86.020.0 Commutateur lampe camouflage 22.00

GR 9.46 INTERRUPTEUR DE CLIGNOTEUR, DE FEU STOP
ET COMMUTATEUR CODE AU PIED, AVERTISSEUR ET BOUTON D’AVERTISSEUR

504.2.85.009.0 Claxon 53.00 GR  9.46
701.2.85.002.0 Clignoteur complet 120.00 GR  9.46

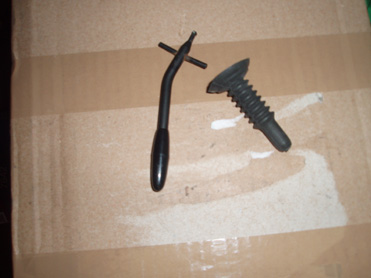

Kit clignoteur bras et caoutchouc 55.00

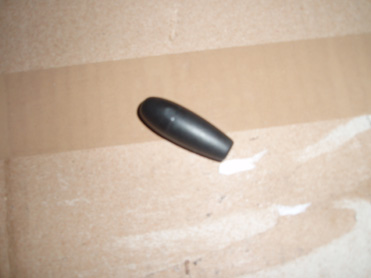

501.1.86.802.1 Poignée noire 25.00
700.1.86.017.1 Protection caoutchouc pour
commande de clignoteur
5.00

700.1.86.006.0 Boîtier 0.00

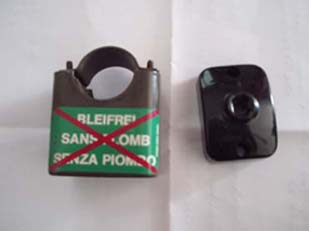

Boîtier Clignoteur complet  0.00
501.1.3606 Contacteurs / divers types 60.00

Contacteurs / divers types 25.00
A Contacteurs / divers types 25.00
B Contacteurs / divers types 25.00
C Contacteurs / divers types 25.00
D Contacteurs / divers types 25.00
700.1.47.027.2 Bouton d’avertisseur complet 35.00

GR 9.51 PROJECTEUR, PROJECTEUR D’OBSCURCISSEMENT

700.2.85.831.1 Verre phare avant 38.00
1.305.311.903

700.2.85.832.2

Déflecteur parabolique BOSCH 50.00
254.1.5319.0 Douille de lampe 8.00
700.2.85.833.1 Ressort pour assemblage de phare 0.00
900.0799 Ampoules pour phare  (12 V
45/40W)
0.00
170.5306

ALN-5330-266-9001

Joint pour verre du projecteur 0.00

GR 9.56 CLIGNOTEURS AVANT ET ARRIERE,
CATADIOPTRE

700.1.71.213.2/95

GR 9.56

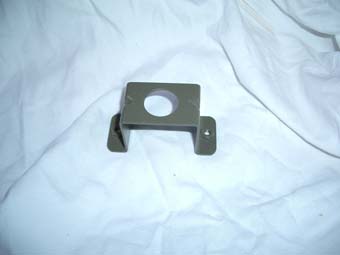

Etrier de soutien 20.00

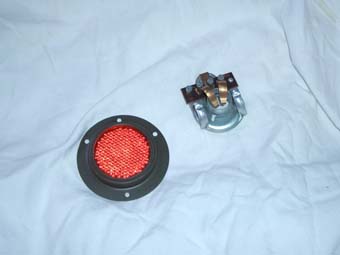

700.2.85.035.0

GR 9.56

Catadioptre complet 18.00

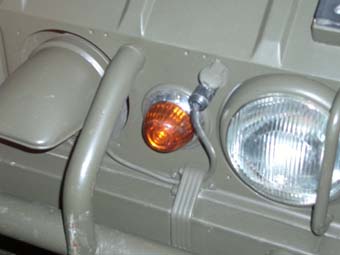

501.2.85.861.1 Clignoteur avant orange 94.00

501.2.85.863.1 Protection d’étanchéité pour
clignoteur
15.00

501.2.85.862.1 Appui caoutchouc 25.00

901.0798 Lampe 5.00

GR 9.65 ESSUIE-GLACES

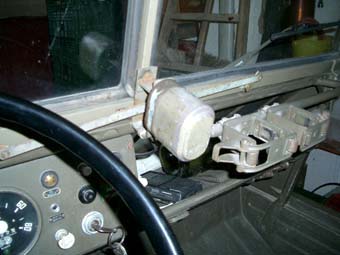

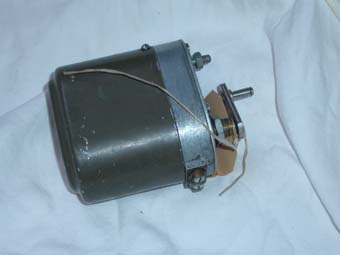

700.1.85.010.0/95 Moteur d’essuie-glace complet 75.00
700.1.85.021.0/95 Balais d’essuie-glace 52.00

700.1.85.022.0/95 Bras d’essuie-glace 40.00

700.1.85.030.0 Palier d’essuie-glace 45.00

GR 10.02 OUTILS ET ACCESSOIRES

GR 20.06 GROUPE DE BASE ET PAROI FRONTALE

501.1.8871 Douille caoutchouc couvercle cuve 2.00

GR 20.11 PLAQUES INFERIEURES, COFFRE DE
BATTERIE ET D’OUTILS, FIXATIONS

700.1.64.030.2/95 Fixation pour roue de secours 245.00 GR  20.11
700.3.64.012.2/29 Porte coffret outils 150.00

GR 20.16 COUVERCLE DU MOTEUR SUPERIEUR ET
ARRIERE, TRAVERSE INFERIEURE

700.8.61.103.2/95 Porte arrière 400.00

GR 20.96 PARE-CHOCS AVANT ET ARRIERE

GR 21.06 PROTECTION POUR PROJECTEUR, NOM DE LA
FABRIQUE, RETRO-VISEUR, SUPPORT PARE-BRISE

700.1.71.086.2 Appui caoutchouc 18.00 GR  21.06
2540-0-999-7032 Support rétroviseur droit armée
autrichienne
120.00
2540-0-999-7033 Support rétroviseur gauche armée
autrichienne
120.00
700.1.61.523.1 Obturateur pour carrosserie 8.00
Rétroviseur 0.00
504.2.79.038.1 Ruban en caoutchouc 22.00

GR 22.06 PARE-BRISE, TABLEAU DE BORD, ECUSSONS
SERVICE

700.5.71.126.2/95

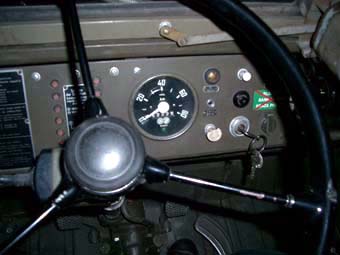

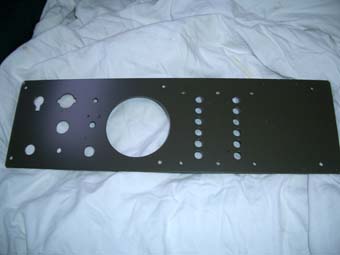

Tableau de bord

150.00

Etiquette SANS PLOMB 7.00
Plaquette CHARGE 7.00
Plaquette HUILE 7.00
Plaquette TRACTION ROUES AVANT 12.00
Plaquette PNEU 7.00
700.2.72.072.1 Joint de pare-brise 39.00
700.1.72.040.1 Vitre de pare-brise gauche /
droite
95.00

GR 23.06 SIEGES

Coussin 135.00 GR  23.06
A Bande de caoutchouc pour siège
largevendu par pièce
19.00
B Bande de caoutchouc pour dossier
étroitevendu par pièce
15.00
Cache chaîne 10.00

GR 25.11 PAROI DE BORD

GR 27.11 CINTRE POUR ENROULER

GR 29.06 SUPPORT-FUSIL

DIVERS

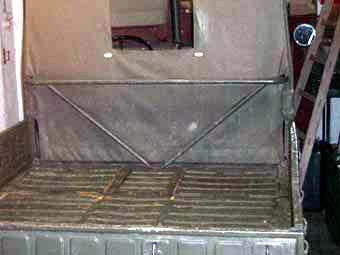

Bâche arrière 150.00
501.1.8871 Joint pour siège arrière 0.00
0.00
0.00

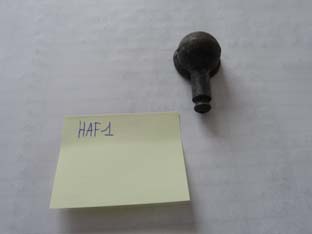

HAF1 Joint 0.00

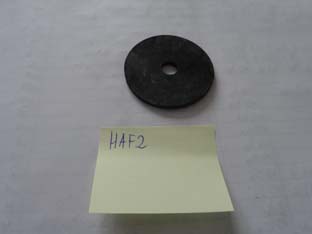

HAF2 Joint 0.00

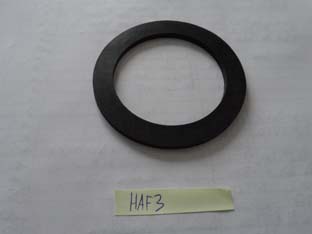

HAF3 Joint 0.00

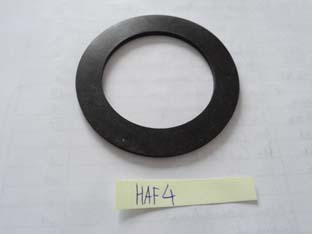

HAF4 Joint 0.00

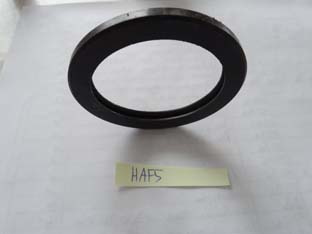

HAF5 Joint 0.00

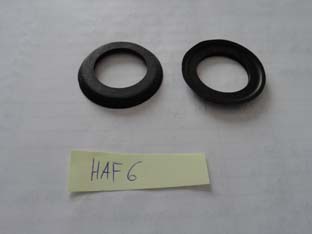

HAF6 Joint 0.00

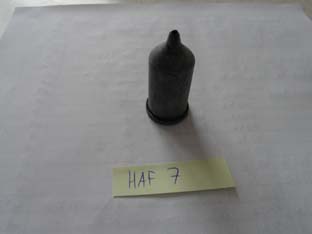

HAF7 Joint 0.00

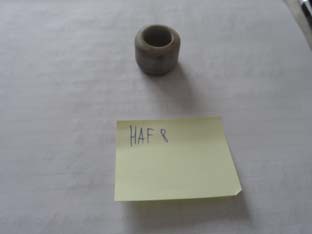

HAF8 Joint 0.00

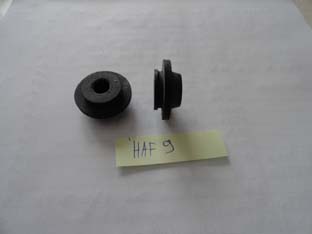

HAF9 Joint 0.00
HAF10 Joint 0.00
HAF11 Joint 0.00
HAF12 Joint 0.00
HAF13 Joint 0.00
HAF14 Joint 0.00

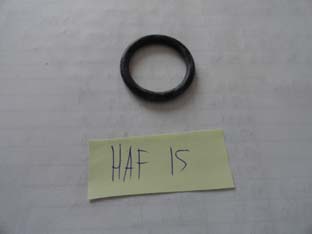

HAF15 Joint 0.00

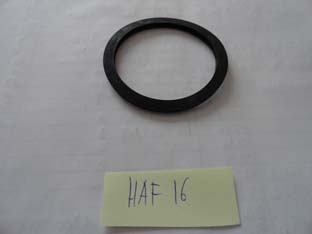

HAF16 Joint 0.00

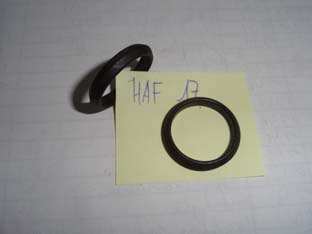

HAF17 Joint 0.00
HAF18 Joint 0.00
HAF19 Joint 0.00

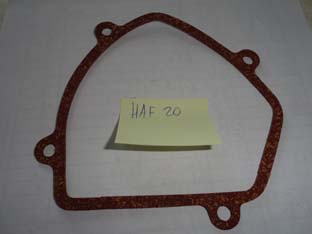

HAF20 Joint 0.00

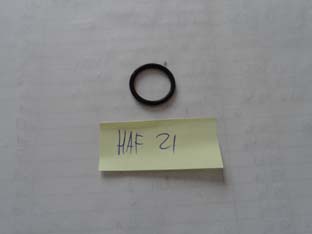

HAF21 Joint 0.00

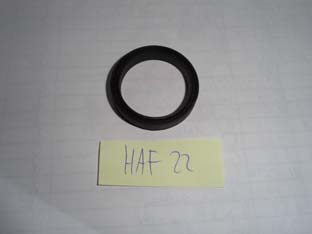

HAF22 Joint 0.00

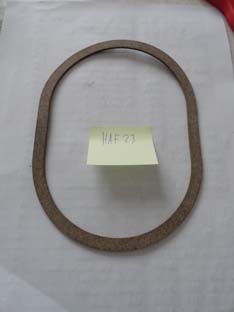

HAF23 Joint 0.00

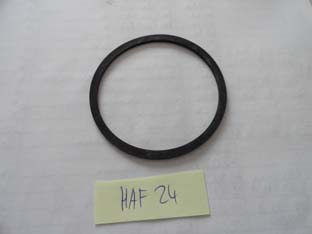

HAF24 Joint 0.00

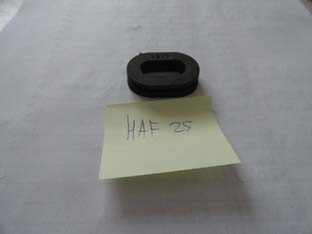

HAF25 Joint 0.00
HAF26 Joint 0.00

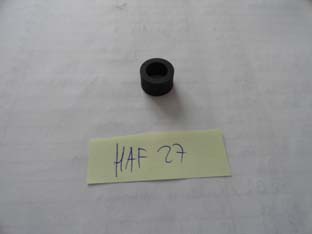

HAF27 Joint 0.00

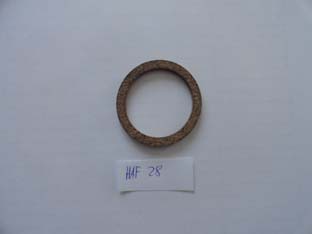

HAF28 Joint 0.00

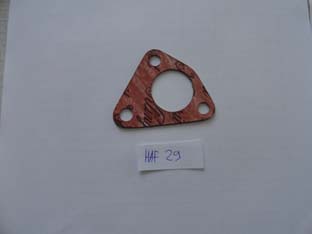

HAF29 Joint 0.00

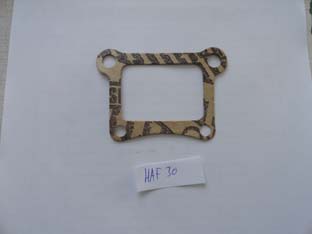

HAF30 Joint 0.00

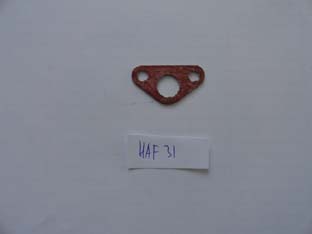

HAF31 Joint 0.00

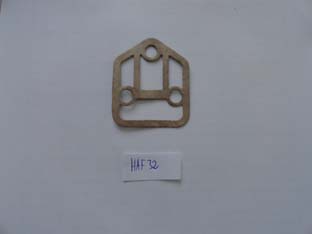

HAF32 Joint 0.00

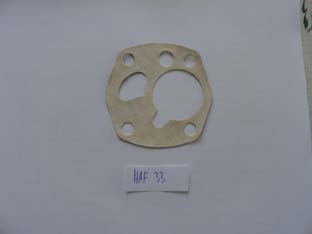

HAF33 Joint 0.00

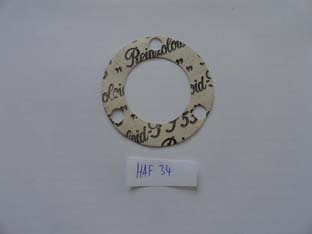

HAF34 Joint 0.00

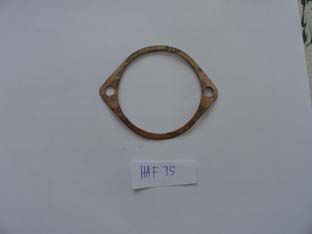

HAF35 Joint 0.00

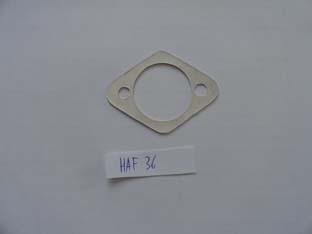

HAF36 Joint 0.00

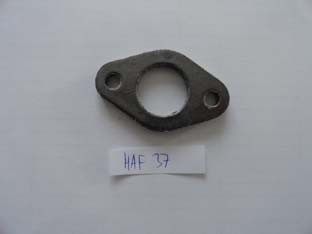

HAF37 Joint 0.00

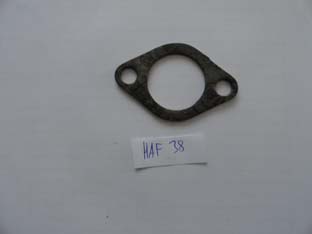

HAF38 Joint 0.00

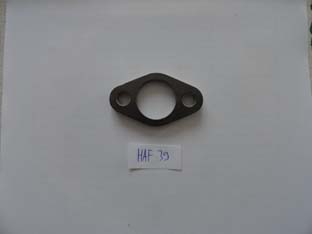

HAF39 Joint 0.00
HAF40 Joint 0.00

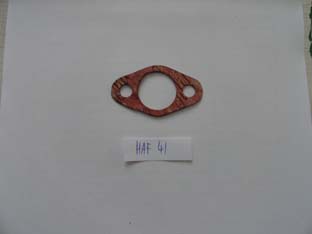

HAF41 Joint 0.00
HAF42 Joint 0.00

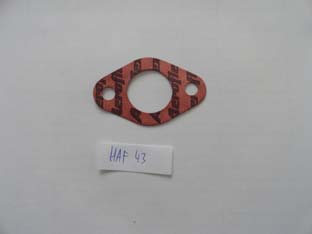

HAF43 Joint 0.00

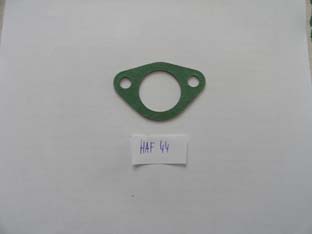

HAF44 Joint 0.00

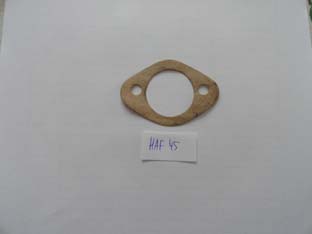

HAF45 Joint 0.00

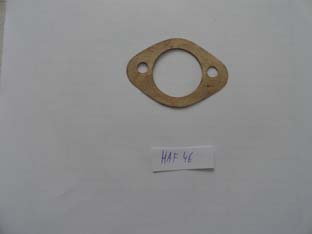

HAF46 Joint 0.00
HAF47

501.1.4208

Ecrou 0.00
HAF 48 Pointeau creu 0.00

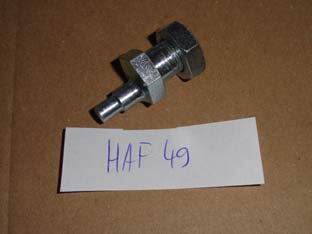

HAF 49 0.00

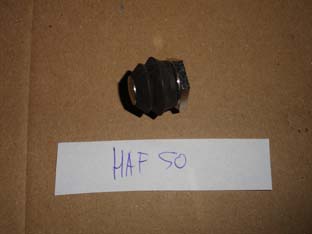

HAF 50 0.00

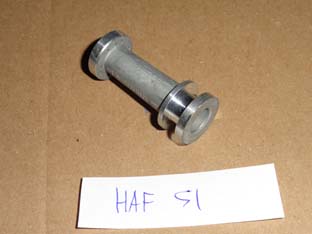

HAF 51 Goujon 0.00

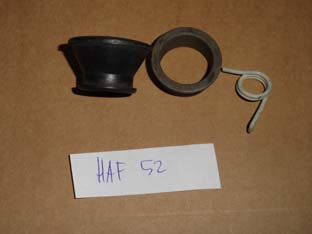

HAF 52 Coupelle caoutchouc et ressort 0.00
HAF 53 Simmer 0.00

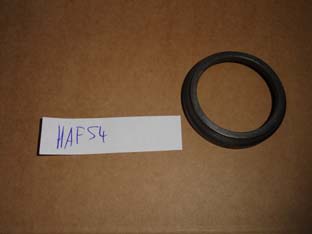

HAF 54 Simmer 0.00
HAF 55 0.00

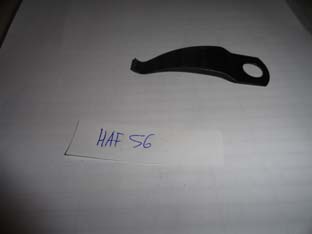

HAF 56 0.00
HAF 57 Ecrou 0.00

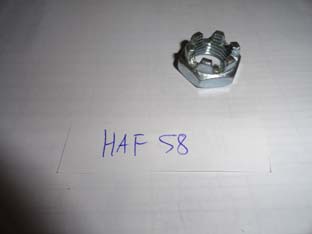

HAF 58 Ecrou 0.00

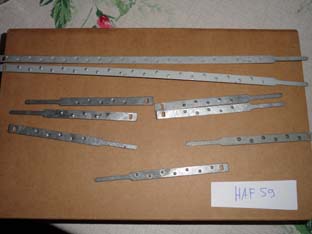

HAF 59 Tige 0.00
HAF 60 0.00
SX-K 29126 Joint 8,4/14/1,5 – AL 0.00

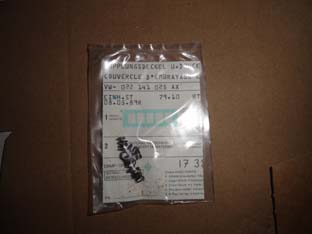

VW-022 141 025 AX Couvercle 0.00



BETRIEBSANLEITUNG

PRESCRIPTIONS DE SERVICE ET D’ENTRETIEN

INHALTSVERZEICHNIS SEITE 4 5 TABLE DES MATIERES PAGES 30 31
SEITE 6 7 PAGE 32 33
SEITE 8 9 PAGE 34 35
BEDIENUNG DES
FAHRZEUGES SEITE 10 11
CONDUITE DU VEHICULE PAGE 36 37
SEITE 12 13 PAGE 38 39
MARSCH-PARKDIENST SEITE 14 15 AVANT CHAQUE DEPART
PAGE 40 41
SEITE 16 17 PAGE 42 43
INSTANDHALTUNG DES FAHRZEUGES SEITE 18 19 ENTRETIEN DU VEHICULE PAGE 44 45
SEITE 20 21 PAGE 46 47
SEITE 22 23 PAGE 48 49
SEITE 24 25 PAGE 50 51
SEITE 26 27 PAGE 52 53
SEITE 28 PAGE 54



BILDTEIL

ILLUSTRATIONS



ABBILDUNGSVERZEICHNIS

ILLUSTRATION INDEX PAGE 1

ILLUSTRATION PAGE 3
ILLUSTRATION PAGE 4 5
ILLUSTRATION PAGE 6 7
ILLUSTRATION PAGE 8 9
ILLUSTRATION PAGE 10 11
ILLUSTRATION PAGE 12 13
ILLUSTRATION PAGE 14 15
ILLUSTRATION PAGE 16 17
ILLUSTRATION PAGE 18 19
ILLUSTRATION PAGE 20 21
ILLUSTRATION PAGE 22 23
ILLUSTRATION PAGE 24 25
ILLUSTRATION PAGE 26
ILLUSTRATION PAGE 26BIS
ILLUSTRATION PAGE 28
ILLUSTRATION PAGE 28BIS
ILLUSTRATION PAGE 30
ILLUSTRATION PAGE 30BIS
ILLUSTRATION PAGE 32
ILLUSTRATION PAGE 32BIS
ILLUSTRATION PAGE 34
ILLUSTRATION PAGE 34BIS



MERKBLATT FAHRER

AIDE-MEMOIRE CONDUCTEURS

PROMEMORIA CONDUCENTI

MERKBLATT FAHRER SEITE 1 AIDE MEMOIRE CONDUCTEUR
PAGE 5
PROMEMORIA CONDUCENTI
PAGINA 9
MERKBLATT FAHRER SEITE 2 3 AIDE MEMOIRE
CONDUCTEUR PAGE 6 7
PROMEMORIA
CONDUCENTI PAG.10 11
MERKBLATT FAHRER SEITE 4 AIDE MEMOIRE CONDUCTEUR
PAGE 8
PROMEMORIA CONDUCENTI
PAGINA 12

Vous avez des pièces détachées chez vous ou avez uniquement
des références ALN (203-7708) ou SAP (2106.8131), alors l’indexeur des
références est à votre disposition, il vous permettra de retrouver les
références du constructeur (710.1.12.003.0). Ce sont 2’448 références disponibles qui
vous tendent les bras !


INDEXEUR REFERENCES HAFLINGER


COUPE MOTEUR


REPARATUR ANLEITUNG

MANUEL D’ENTRETIEN EDITION
1963


LIVRE LOT DE BORD


HAFLINGER CIVIL UNIQUEMENT


CARBURATEUR 32 ICS

X X X X

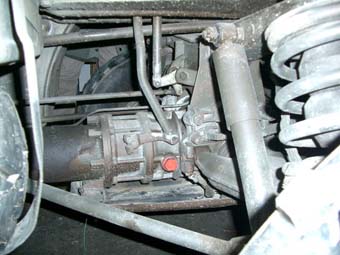

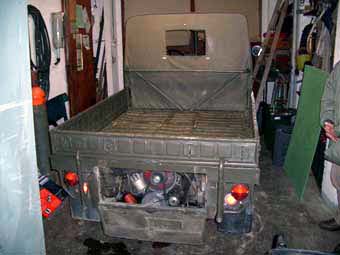

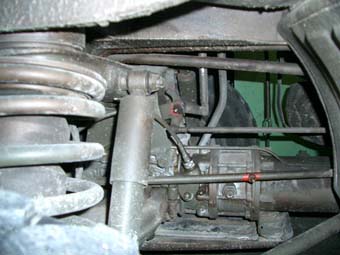

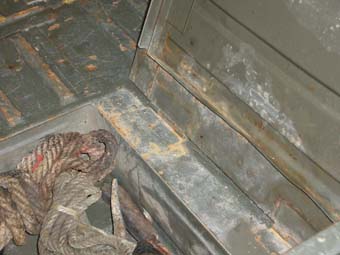

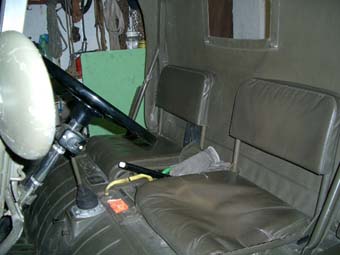

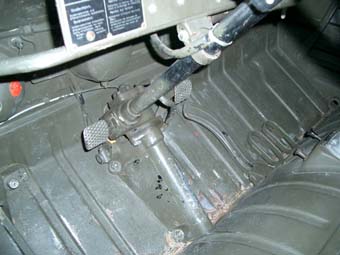

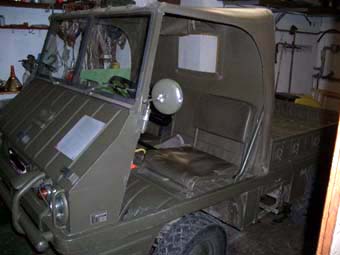

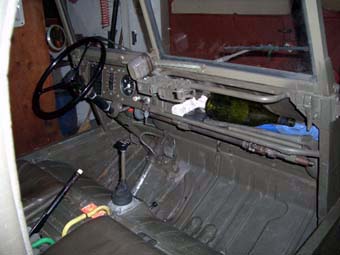

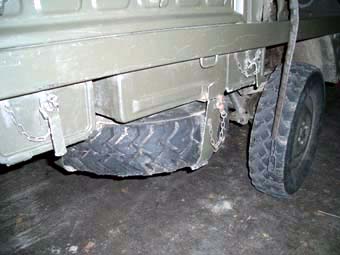

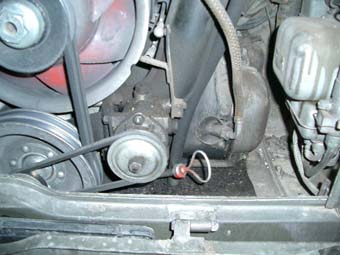

Voici quelques photos de ce petit véhicule utilisé par l’armée suisse pour
les troupes de montagne. Vous pouvez voir avec ces photos le rustique de
celui-ci. Moteur à l’arrière, pont de chargement avec 3 compartiments de
rangement qui se ferment par clapets, petite garde au sol, aucune porte.

Ce haflinger est utilisé par un vigneron , mais il fait aussi le bonheur de forestiers, de paysans de
montagne, qui peuvent compter sur sa capacité tout-terrain et sa fiabilité.

Voici quelques données techniques :

Contructeur et model : Steyr Puch 700, 703 AP Haflinger, Embrayage : disque
simple à sec, Année de construction : 1958 à 1973

Transmission : directe, Moteur : Steyr 700AP, Essence 4 temps, Châssis à
poutre centrale, Suspension : roues indépendentes, avec ressort à boudin

Cylindrée 643 cm, Amortisseurs : hydrauliques télescopiques, Puissance max.
24 cv, Conduite à gauche, vis sans fin

4500 t/m, freins hydrauliques à tambour, Alimentation à pression pompe
mécanique, Frein de secours mécanique sur les roues arrières,

vitesse maximum 75 km, boîte mécanique à 5 vitesses et instrucments BOSCH,
Carburateur Zenith 32 NDIX ou Weber 32 ICS-HS
